相控陣探傷儀詳細介紹

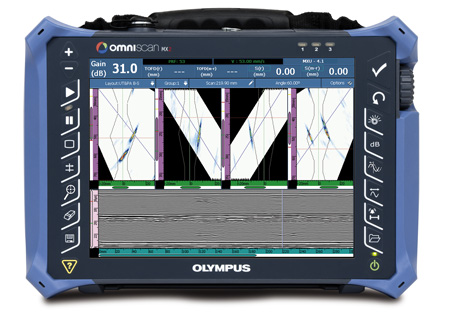

OmniScan MX2相控陣探傷儀這款第二代儀器，不僅可以與以前、現在及未來的所有相控陣和超聲模塊相兼容，而且還提高了檢測效率：其更快的設置速度、更短的檢測周期、更快地創建報告的特性保證了高水平的手動及AUT應用。 作為NDT相控陣先進產品的代表而研發的這款可升級的檢測平臺可實現未來新一代的NDT檢測。
OmniScan MX2這款便攜式、模塊化的儀器不僅具有高采集速率，而且增添了多種強大的軟件功能，因此可以更為有效地進行手動和自動檢測。
更快更好！使用OmniScan MX2相控陣探傷儀儀器，您的工作會更給力！ OmniScan MX2儀器增添了新的焊縫覆蓋軟件功能，簡化并加速了設置過程，因此用戶在稍做準備后，即可開始進行檢測。這款儀器配有更大、更亮的10.4英寸屏幕，并具有新式、獨特、直觀的觸摸屏功能，其符合工業標準的相控陣用戶界面的反應速度以及傳輸數據的速度比以往更快，因此，用戶可以更迅速地開始進行下一個檢測。 更加堅固耐用OmniScan MX2相控陣探傷儀的設計符合IP66的要求。這款儀器具有防墜落、防潑濺、防止機械損傷的特點，可以用于大多數苛刻的檢測環境中。 |
不僅是一臺普通的儀器，更是檢測解決方案的核心
OmniScan MX2相控陣探傷儀是檢測解決方案的重要部分，與其它關鍵性組件結合在一起，可形成一個完整的檢測系統。Olympus可提供完整的檢測產品系列，包括：相控陣探頭、掃查器、分析軟件、以及各種附件。這些產品可根據具體的應用要求被整合、包裝，成為可快速裝配在一起的，針對某一特殊應用的解決方案包，用戶在購買產品上的投資可以得到迅速的回報。此外，Olympus在世界范圍內提供高質量的校準及維修服務，其精通相控陣應用的專家隊伍保證了客戶在需要幫助時可以得到即時的技術支持。
相控陣探傷儀觸摸屏界面
創新型觸摸屏界面可使用戶輕松快速地瀏覽屏幕上的信息。這個新型觸摸屏界面不僅增強了文本輸入功能，還簡化并加速了光標控制和閘門設置的操作。
相控陣探傷儀全屏模式
全屏模式不僅提高了從遠處觀看屏幕的可讀性，而且還提升了操作人員觀察屏幕的舒適度。在采集模式和分析模式下都可使用這個功能。
焊縫覆蓋向?qū)?/h3>
焊縫覆蓋向?qū)Х奖懔藙?chuàng)建符合工業標準的焊縫覆蓋的過程。焊縫覆蓋的創建有助于對缺陷信號指示進行分析，并對體積缺陷進行定位。
明亮的10.4英寸屏幕
| OmniScan MX |  |
| OmniScan MX2 |  屏幕大于OmniScan MX 50% |
| OmniScan MX | |
| OmniScan MX2 |  屏幕亮度高于OmniScan MX 100% |
相控陣探傷儀模塊化儀器
兼容以往，適用未來。
需求更新不斷，平臺持續創新。
我們?cè)谠O(shè)計OmniScan MX2儀器的過程中，考慮到了用戶在相控陣技術上當前及未來投資的回報性，因此這款儀器可以裝配任何Olympus相控陣模塊：無論是性能可靠、已經實地驗證的已存在模塊，還是將要開發的未來新一代模塊。儀器的開放式體系結構還將支持未來的軟件更新，以及從16:64M到32:128配置的相控陣模塊的更新，從而保證了儀器隨用戶的檢測需要而更新的可能性。
| 模塊兼容性 | OmniScan MX2 | OmniScan MX |
| OMNI-M-PA1664M | ? | ? |
| OMNI-M-PA1664 | ? | |
| OMNI-M-PA16128 | ? | ? |
| OMNI-M-PA32128 | ? | ? |
| OMNI-M-PA32128PR | ? | ? |
| OMNI-M-PA3232（200 V） | ? | ? |
| OMNI-M-UT | ? | ? |
| OMNI-M-ECT/ECA | ? | ? |
| 軟件兼容性 | ||
| MXU-3.X1 | ? | |
| MXU-2.X的設置和數據文件 | ? | ? |
| TomoView 2.9R12（或更高版本）1 | ? | ? |
| TomoView遠程控制 | ? | ? |
| 1.數據文件的兼容性 | ||
相控陣探傷儀觸摸屏
明亮的10.4英寸屏幕具有以觸摸方式瀏覽界面的創新型功能。觸摸屏上所出現的方便用戶使用的閘門、光標及各種顯示控制，有效地提高了在界面中瀏覽的速度。此外，這款觸摸屏可使用戶利用屏幕上的虛擬鍵盤輸入文本和數值，因此省去了使用鼠標和鍵盤的操作。
菜單選擇和參數設置
通過在屏幕上敲擊的方式，可快速瀏覽菜單、子菜單和參數。
放大與拖動
觸摸屏的放大功能用于放大某個特定的區域。
在放大模式下，在屏幕上滑動手指可以拖動窗口的內容。
閘門選擇與移動
在閘門模式下，敲擊并按住一個閘門，將其移動到一個新的位置。
相控陣探傷儀光標的選擇和移動
在光標模式下，在一條光標線上敲擊一下，可選中這條光標。在這條光標上的同一個位置敲擊兩下，可將光標移動到用戶想要放置光標的位置。
文本與數值輸入
在一個參數上連敲兩下，可使鍵盤或小鍵盤出現在屏幕上，用戶可使用出現的鍵盤輸入數值。屏幕上可出現字母鍵盤和數字鍵盤。
設置
使用聚焦法則向?qū)д{(diào)整掃查計劃。
使用觸摸屏軟件鍵盤對UT參數進行調整。
用于設置所有基本參數的組向?qū)?/p>
材料選擇，帶有橫波和縱波聲速數據庫，以及平面或曲面工件的配置。
向?qū)е械慕M拷貝選項，用于快速設置兩個探頭對稱放置的檢測設置。
楔塊選擇，可以從Olympus楔塊數據庫中選擇楔塊。
自動探頭識別。
掃查器配置，用于配置掃查器偏移、夾角和探頭位置。
向?qū)е羞€包含配置相控陣、常規UT和TOFD通道的指導。
向?qū)е械拿恳徊蕉寂溆性敿?xì)的、交互式、帶有示意圖的幫助菜單。
焊縫覆蓋和聲線跟蹤：用于配置焊縫幾何形狀的分步向?qū)А?/p>
| 設置速度 | |
| OmniScan MX | |
| OmniScan MX2 |
快于OmniScan MX 50% |
| S掃描和A掃描的顯示刷新率 | |
| OmniScan MX |  |
| OmniScan MX2 |
優于OmniScan MX 300% |
相控陣探傷儀校準
在扇形掃查中，對所定義的區域進行靈敏度校準。
在扇形掃查中，對所有聲束進行靈敏度校準。
符合規范的校準
校準向?qū)ПＷC了每個組的每個聚焦法則都等同于一個單通道常規探傷儀。
校準向?qū)?/p>
校準向?qū)е笇?dǎo)用戶分步進行聲速、楔塊延遲、靈敏度、TCG、DAC、AWS及DGS的校準。
為真實或插值校準激活實驗性或理論性的靈敏度，并啟用基于2個、3個或全部聲束創建的TCG曲線。
在進行某項校準檢測時，操作簡便的界面可將全部聚焦法則同時顯示在屏幕上。
向?qū)е械拿恳徊街笇?dǎo)都帶有交互式幫助菜單。幫助菜單信息包含詳細的圖形和定義。
采集
上圖：顯示TOFD的數據采集
右圖：顯示兩個相控陣通道和TOFD的數據采集
掃查菜單有助于用戶針對手動、單線、光柵和螺旋掃查，對檢測參數進行快速簡單的配置。
編碼器可被配置為多種模式，包括：時鐘、正交與點擊器等模式。
C掃描可被配置為波幅C掃描和位置C掃描，并可為C掃描顯示進行設置。
用于存儲完整的A掃描、S掃描和/或C掃描的數據存儲選項。
預先配置的顯示布局，方便了為檢測而進行的準備工作。
針對閃存卡或USB存儲設備的數據存儲選項
實時數據采集顯示，使用編碼器時可在兩個掃查方向上改寫數據。
方便地連接編碼掃查器。
不同閘門的同步功能。
| 脈沖重復頻率（PRF） | |
| OmniScan MX |  |
| OmniScan MX2 |
優于OmniScan MX 40% |
| 將檢測數據文件保存到USB（速度） | |
| OmniScan MX | |
| OmniScan MX2 |
優于OmniScan MX 400% |
| 最大文件容量（Mb） | |
| OmniScan MX | 160 Mb |
| OmniScan MX2 | 300 Mb |
分析
焊縫檢測視圖，在聲線跟蹤圖示中顯示缺陷指示的位置。
顯示菜單中增加了有關預先配置的多組和多探頭檢測布局的選項。
數據、參考和測量光標，用于缺陷定量和報告。
數據庫中增添了更多的讀數內容，其中包括：三角學方面的數據、軸上的缺陷統計數據、體積位置信息、基于規范的合格標準以及腐蝕成像的統計數據等。
所有讀數都可以在線得到，也可以在將完整A掃描保存在數據文件后離線查看這些讀數。
鏈接的視圖用于在多組和多探頭檢測中對A掃描、B掃描、S掃描和C掃描進行交互式分析。
預先配置的布局用于為在基于規范或非基于規范的檢測中所發現的缺陷的長度、深度及高度進行快速簡便的定量。
閘門的離線交互式重新定位。
萬無一失的數據管理
SD卡用于存儲數據，以便將數據方便地傳輸?shù)接?jì)算機。SD卡還可以在無需重啟儀器的情況下被插入儀器或從儀器中取出。此外，使用USB 2.0端口還可以將數據傳輸?shù)酵庵么鎯?chǔ)裝置中。OmniScan MX2的數據傳輸速度相較OmniScan MX可高出400%（取決于使用的設備）。
報告生成
OmniScan MX2的設計目的不僅是檢測缺陷和分析數據，還包括在儀器上直接生成報告或在計算機上離線生成報告。
在OmniScan上創建的報告包括缺陷報表。用戶可以在缺陷報表中添加更多的讀數，并針對每個缺陷指示添加注釋。
所添加的聲線跟蹤工具可表明缺陷指示在焊縫形狀中的位置。
根據用戶的需要，用戶可以選擇在報告中加入當前視圖的高清晰度的圖像。
自動生成的報告可包含有關儀器、軟件、校準、UT參數、相控陣參數、掃查器設置及缺陷報告的參數。
通過觸摸屏簡單的切換操作可將原始設置中最多8個讀數顯示在屏幕上。
可在儀器中存儲和查看報告，也可將報告以HTML格式保存，在計算機上使用。
報告可完全自行定制，并帶有多個預先配置的模板
OmniScan MX2主機的技術規格
| 一般規格 | |
| 外型尺寸（寬 x 高 x 厚） |
325 mm x 235 mm x 130 mm |
重量 | 5公斤（11磅），包含模塊和一個電池。 |
| 數據存儲 | |
| 存儲裝置 | SDHC卡，大多數標準USB存儲裝置，或快速以太網 |
| 數據文件存儲容量 | 300 MB |
| I/O接口 | |
| USB接口 | 3個 |
| 揚聲器輸出 | 有 |
| 視頻輸出 | 視頻輸出（SVGA） |
| 以太網 | 10/100 Mbps |
| 輸入/輸出線纜 | |
| 編碼器 | 雙軸編碼器線（正交、向上、向下，或時鐘/方向） |
| 數字輸入 | 4個數字式TTL輸入，5 V |
| 數字輸出 | 4個數字式TTL輸出，5 V，15 mA |
| 采集開啟/關閉裝置 | 遠程采集啟動TTL，5 V |
| 電源輸出線 | 5 V，500 mA電源輸出線（帶短路保護） |
| 報警 | 3 TTL，5 V，15 mA |
| 模擬輸出 | 2個模擬輸出（12比特），±5 V，10 kΩ |
| 步速輸入 | 5 V TTL步速輸入 |
| 顯示 | |
| 顯示器尺寸 | 26.4 cm（10.4英寸）（對角線） |
| 分辨率 | 800 x 600像素 |
| 亮度 | 700 cd/m2 |
| 顏色數量 | 1千6百萬 |
| 類型 | TFT LCD（薄膜晶體管液晶顯示屏） |
| 電源 | |
| 電池類型 | 智能鋰離子電池 |
| 電池?cái)?shù)量 | 1節或2節電池（電池艙內可容納兩個熱插拔電池） |
| 電池供電時間 | 使用兩節電池，最少6小時 |
| 環境指標 | |
| 工作溫度范圍 |
0°C～45°C；0°C～35oC，使用32:128 PA |
| 存儲溫度范圍 |
-20 °C～60 °C，帶電池 -20 °C～70 °C，不帶電池 |
| 相對濕度 |
0%～85%，無冷凝 無空氣進氣孔；設計符合IP66標準。 |
| 防撞擊評級 | 通過美軍標準MIL-STD-810G 516.6墜落測試。 |
相控陣模塊的技術規格（適用于OMNI-M-PA32128）
| 一般規格 | |
| 外型尺寸（寬 x 高 x 厚） |
244 mm x 182 mm x 57 mm |
| 重量 | 1.2公斤 |
| 接口 | 1個用于連接相控陣探頭的OmniScan接口 |
| 聚焦法則數量 | 256個 |
| 探頭識別 | 自動探頭識別 |
| 脈沖發生器/接收器 | |
| 孔徑 | 32個晶片 |
| 晶片數量 | 128個晶片 |
| 脈沖發生器 | |
| 電壓 | 每個晶片45 V或90 V。 |
| 脈沖寬度 | 30 ns～500 ns可調，分辨率為2.5 ns。 |
| 脈沖形狀 | 負方波 |
| 輸出阻抗 | 小于30 ? |
| 接收器 | |
| 增益 | 0 dB～74 dB，最大輸入信號為1.25 Vp-p。 |
| 輸入阻抗 | 50 Ω |
| 系統帶寬 | 0.53 MHz～21 MHz（-3 dB） |
| 聲束形成 | |
| 掃查類型 | 扇形和線性 |
| 組數量 | 最多8個 |
| 激活晶片數量 | 32個 |
| 晶片 | 128個 |
| 數據采集 | |
| 數字化頻率 | 100 MHz（10比特） |
| 最大脈沖頻率 | 高達10 kHz（C掃描） |
| 數據處理 | |
| 數據點數 | 最多8000個 |
| 實時平均 | 2, 4, 8, 16 |
| 檢波 | 射頻、全波、正半波、負半波 |
| 濾波 | 低通（根據探頭頻率調節），數字濾波（帶寬、頻率范圍） |
| 視頻濾波 | 平滑處理（根據探頭頻率范圍調節） |
| 數據顯示 | |
| A掃描刷新率 | 實時：60 Hz |
| 數據同步 | |
| 根據內部時鐘 | 1 Hz～10 kHz |
| 根據編碼器 | 單軸或雙軸 |
| 可編程的時間校正增益（TCG） | |
| 點數 | 16個（每個聚焦法則通道有1個TCG曲線） |
| 報警 | |
| 報警數量 | 3個 |
| 條件 | 閘門的任意邏輯組合 |
| 模擬輸出 |
2個 |
