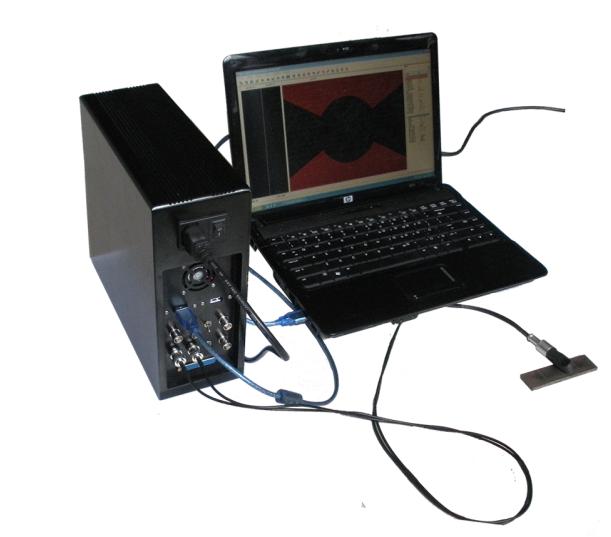

FTZT-993智能多頻渦流探傷檢測儀
FTZT-993采用了先進的數字電子技術、多頻渦流技術、遠場渦流技術及微處理機技術，能實時有效地檢測鐵磁性和非鐵磁性金屬管道的內、外壁缺陷。FTZT-993既是套完整的渦流檢測系統，也可與常規的多頻、多通道的普通渦流檢測系統融為一體成為高性能、多用途、智能化的渦流檢測新型設備。儀器廣泛應用于特檢機構、檢測公司、核能、電力、石油化工、 航天和航空等部門的在役銅、鈦道的探傷及壁厚測量。

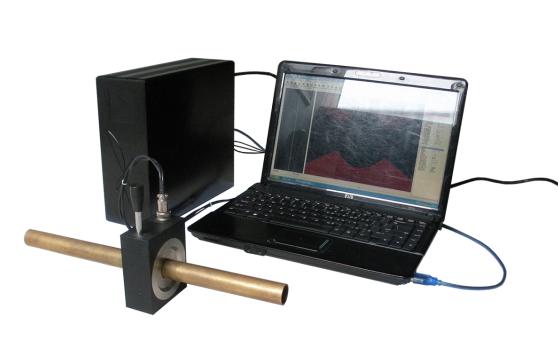

FTZT-993具有1Hz～10KHz的可變頻率范圍，儀器對渦流檢測的弱信號具有極高的放大倍數與極強的抗干擾能力。在管道檢測中采用內通過式探頭，一次通過管道便可測出壁內、外表面的裂紋、凹坑、腐蝕、減薄及管壁材料的內部缺陷，并且其由計算機控制下的自動檢測、數字顯示、靈敏度高、性能穩定等優點。儀器設計有混頻功能，可以有效去除因非缺陷造成的信號，如管的支撐架等。
FTZT-993主要性能特點
1、 實現多參數檢測：可同時得到四個頻率信號反映出的差動、精確信號的八個矢量（即十六蹤渦流信號），探傷和壁厚測量同時完成 。
2、 三個綜合處理（混頻）單元：可同時分離或抑制三組干擾信號。
3、 高信噪比：由于精密的硬件設計和低噪聲同步濾波方法的應用，提高了儀器的檢測敏感性同時降低了噪聲。
4、 自動實時信號處理：儀器可儲存、處理和回放（隨時調用）檢測參數或渦流檢測信號。
5、 高智能化儀器：該儀器具有實時菜單提示，人機對話，鍵盤操作機能，以大程度地消除了檢測過程中的人為誤差。
6、 可配置渦流信號數據分析管理軟件，儀器在役檢測的渦流信號可通過機內的系統軟件進行分析處理、存儲、索引、調用。
7、 儀器配備USB或RJ45高速接口與筆記本電腦進行連接，實現檢測的控制以及數據采集、遠程控制、數據傳輸和存儲。
主要技術參數
四個獨立可選頻率
八個信號通道
頻率范圍：1Hz～10MHz（遠場1Hz-10KHz）
可調增益：0～99dB，每檔 0.1dB
相位旋轉：0-359°步進1°
Y/X增益比：0.1-10
三個混頻單元（自動混頻）
高通濾波：0～2000Hz
低通濾波：0Hz～20000Hz
數字濾波點數：1～100
探頭激勵幅度：1～8等級
硬件報警輸出：1個
硬件報警輸出信號：三極管OC門輸出
相位、幅度測量：自動/手動
實時十六蹤渦流信號記憶
具有相位曲線/缺陷幅度-深度曲線/缺陷深度曲線制作顯示功能
探頭自動校準系統
自創的非等幅相位/幅度報警
自動設計二維高斯分布橢圓分選域
C-掃描及A-掃描顯示、多種帶狀阻抗平面圖可選
探傷、壁厚測量同時完成同屏顯示在役管道斷面圖、受檢管行列號
分級標志管道斷面圖，形成在役管道概貌圖
分級統計檢測結果（表格和直方圖顯示），便于累積分析比較
可作兩臺儀器同時使用
光盤、軟硬磁盤、磁帶機或商用錄象機記錄/儲存/重現整個檢測過程的信號波形
工作環境：工作溫度-30°～+65°；存儲溫度：-30°～+60°；相對濕度：不超過85%；
工作時間：≥8h
