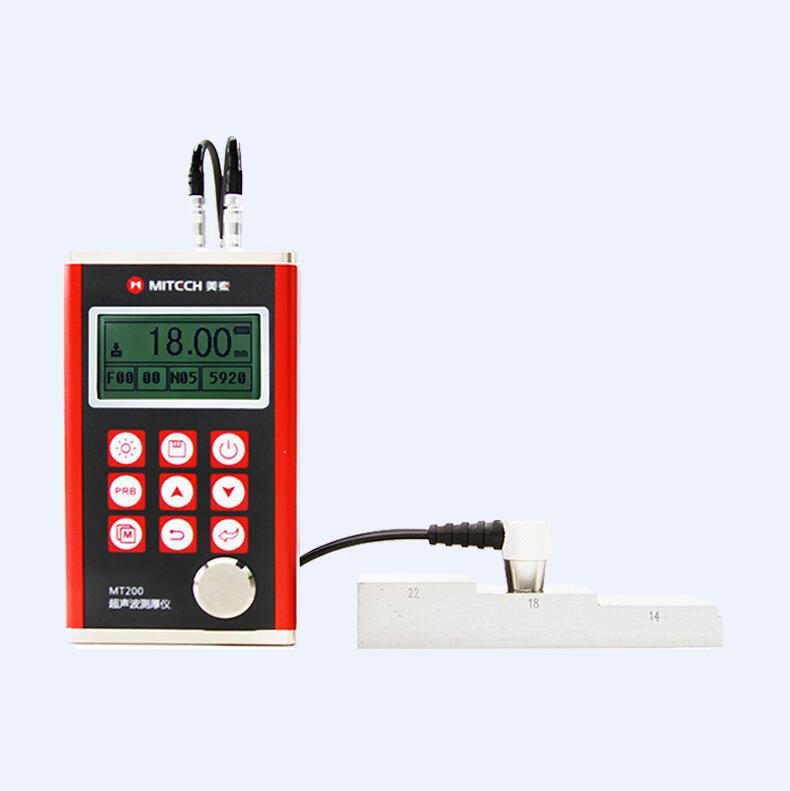

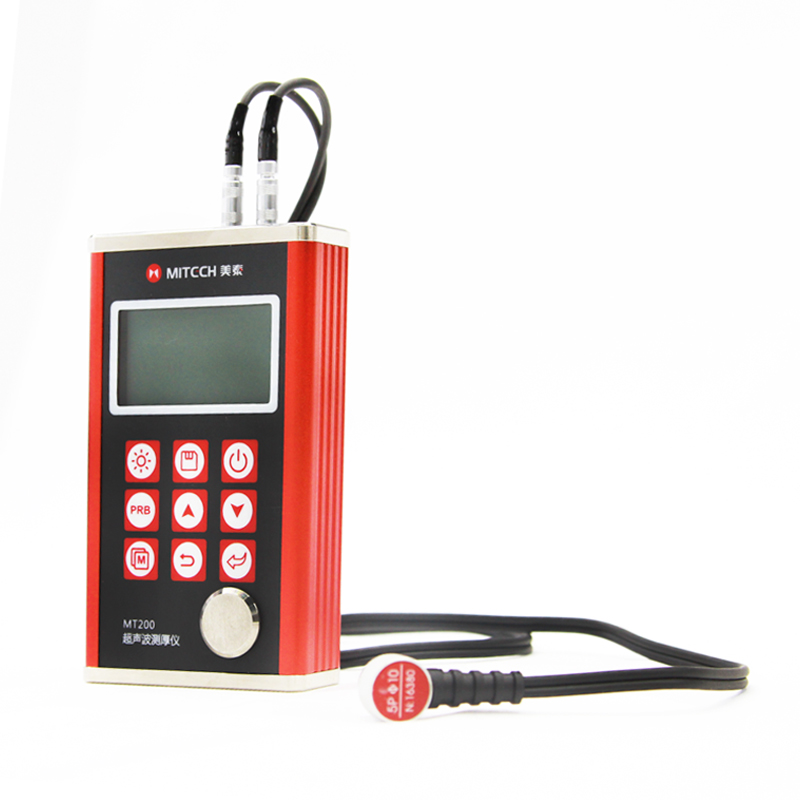

MT200高超聲波測厚儀
一、概述
MT200超聲波測厚儀，采用新的高性能、低功耗微處理器技術，基于超聲波測量原理，可以測量金屬及其它多種材料的厚度，并可以對材料的聲速進行測量?？梢詫ιa(chǎn)設備中各種管道和壓力容器進行監測，監測它們在使用過程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作準確測量。本儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。
二、主要功能
l 適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度；
l 可配備多種不同頻率、不同晶片尺寸的探頭使用；
l 具有探頭零點校準、兩點校準功能, 可對系統誤差進行自動修正；
l 已知厚度可以反測聲速，以提高測量精度；
l 具有單點測厚和掃描測厚兩種測厚工作模式；
l 可預先設置厚度值上、下限，超出范圍自動報警；
l 具有耦合狀態提示功能；
l 有EL背光顯示，方便在光線昏暗環境中使用；
l 有剩余電量指示功能，可實時顯示電池剩余電量；
l 具有自動休眠、自動關機等節電功能；
l 帶有RS232接口，可以方便、快捷地與PC機進行數據交換和參數設定?？梢赃B接到微型打印機（廠家指定型號）打印測量報告。
l 可選擇配備微機軟件，具有傳輸測量結果、測值存儲管理、測值統計分析、打印測值報告等豐富功能；
l 密封的金屬外殼，小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；
三、 技術參數
l 顯示方法：128×64中文點陣液晶顯示，高亮度EL背光；
l 測量范圍：0.75～300mm（鋼中），公制與英制可選擇；
l 聲速范圍：1000~9999 m/s：
l 分 辨 率：0.1/0.01mm（可選）
l 示值精度： ±（0.5%H+0.04）mm H為被測物實際厚度
l 測量周期：單點測量時4次/秒、掃描模式10次/秒；
l 存儲容量：可存儲20組（每組多99個測量值）厚度測量數據，可與微型打印機或PC連接，實現海量存儲。
l 報警功能：可設置限界，對限界外的測量值能自動蜂鳴報警
l 工作電壓：3V（2節AA尺寸堿性電池串聯）
l 持續工作時間：約100小時（不開背光時）
l 通訊接口標準：RS232，可與微型打印機或PC連接
l 外 殼：擠壓鋁制外殼，美觀、便攜，堅實耐用、抗干擾
l 外形尺寸：132 X 76.2 mm
l 整機重量：345g
探頭選擇
名稱 | 型號 | 頻 率 (MHZ) | 探 頭 直 徑 | 測量范圍 | 小管徑 | 特性描述 |
標準探頭 | N05 | 5 | 10mm | 1.2mm～230.0mm（鋼） | Φ20mm×3.0mm | 通用 |
標準探頭 | N05/90° | 5 | 10mm | 1.2mm～230.0mm（鋼） | Φ20mm×3.0mm | 通用 |
微徑探頭 | N07 | 7 | 6mm | 0.75mm～80.0mm（鋼） | Φ15mm×2.0mm | 用于薄壁及小弧面的測量 |
高溫探頭 | HT5 | 5 | 14mm | 3～200mm （鋼） | 30 | 用于溫度小于300℃的材料的測量 |
粗晶探頭 | N02 | 2 | 22mm | 3.0mm～300.0mm（鋼） 40mm以下(灰鑄鐵HT200) | 20 | 用于鑄鐵等粗晶材質的測量 |
材料聲速表
| 材料 | 聲速 | |
In/us | m/s | ||
鋁 | Aluminum | 0.250 | 6340-6400 |
鋼 | Steel, common | 0.233 | 5920 |
不銹鋼 | Steel, stainless | 0.226 | 5740 |
黃銅 | Brass | 0.173 | 4399 |
銅 | Copper | 0.186 | 4720 |
鐵 | Iron | 0.233 | 5930 |
鑄鐵 | Cast Iron | 0.173-0.229 | 4400－5820 |
鉛 | Lead | 0.094 | 2400 |
尼龍 | Nylon | 0.105 | 2680 |
銀 | Silver | 0.142 | 3607 |
金 | Gold | 0.128 | 3251 |
鋅 | Zinc | 0.164 | 4170 |
鈦 | Titanium | 0.236 | 5990 |
錫 | Tin | 0.117 | 2960 |
丙烯酸(類)樹脂 |
| 0.109 | 2760 |
環氧樹脂 | Epoxy resin | 0.100 | 2540 |
冰 | Ice | 0.157 | 3988 |
鎳 | Nickel | 0.222 | 5639 |
樹脂玻璃 | Plexiglass | 0.106 | 2692 |
聚苯乙烯 | Polystyrene | 0.092 | 2337 |
陶瓷 | Porcelain | 0.230 | 5842 |
聚氯乙烯 | PVC | 0.094 | 2388 |
石英 | Quartz glass | 0.222 | 5639 |
硫化橡膠 | Rubber, vulcanized | 0.091 | 2311 |
聚四氟乙烯 | Teflon | 0.056 | 1422 |
水 | Water | 0.058 | 1473 |

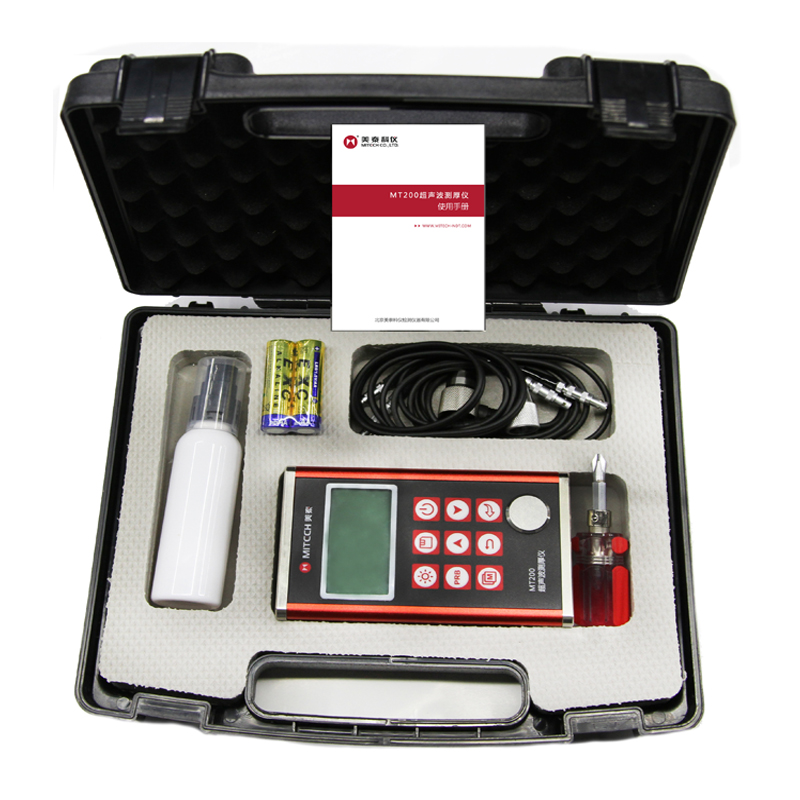

儀器配置
| 序號 | 名稱 | 數量 | 備注 |
標準配置 | 1 | 主機 | 1臺 |
|
2 | 標準探頭（5MHz） | 1只 |
| |
3 | 耦合劑 | 1瓶 |
| |
4 | ABS儀器箱 | 1只 |
| |
5 | 隨機資料 | 1份 |
| |
6 | 電池倉工具 | 1把 |
| |
7 | AA(5號)尺寸堿性電池 | 2只 |
| |
可選配置 | 8 | 粗晶探頭（2MHz） |
|
|
9 | 微徑探頭（7.5MHz） |
|
| |
10 | 高溫探頭（5MHz） |
|
| |
11 | 微型打印機 | 1臺 |
| |
12 | 打印線纜 | 1條 |
| |
13 | 數據管理軟件 | 1套 | 計算機上應用 | |
14 | 通訊線纜 | 1條 |
