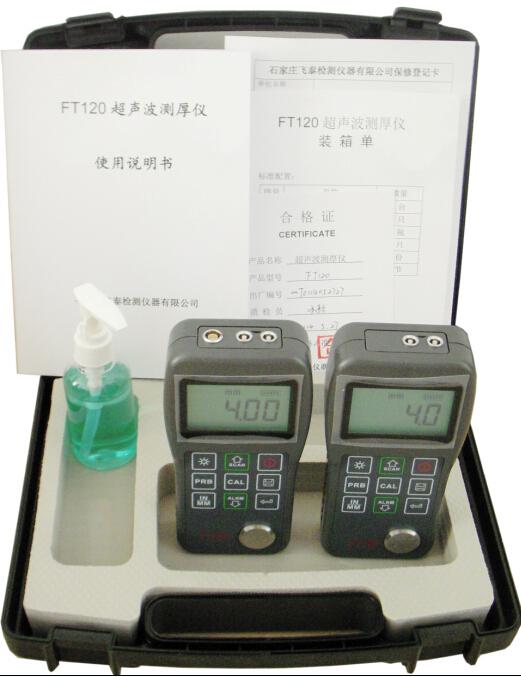

高精度FT120超聲波測厚儀

石家莊飛泰檢測儀器有限公司

王女士：13833160310

一、產品概述

   FT120智能型超聲波測厚儀，采用國內外先進技術的基礎上，運用單片機技術研制的一種低功耗低下限袖珍式的智能測量?jī)x器，不僅可配套多種測厚探頭（高溫/鑄鐵/小管徑探頭），還可對不同材料的聲速進行調整，進而可測量一切超聲波良導體的材料。新的高性能、低功耗微處理器技術，基于超聲波測量原理，可以測量金屬及其它多種材料的厚度，并可以對材料的聲速進行測量?？梢詫?duì)生產設備中各種管道和壓力容器進行監測，監測它們?cè)谑褂眠^(guò)程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作準確測量全中文顯示界面，菜單式操作，具有USB（FT120）即插即用接口可連接電腦進行進一步數據處理分析，具有強大的數據處理分析功能。是國內具有競爭力性價比的厚度類儀器之一。由于超聲波處理方便，并有良好的指向性，超聲技術測量金屬，非金屬材料的厚度，幾快有準確，尤其是在只許可一個側面可按觸的場合，更能顯示其優越性，廣泛用于各種板材、管材壁厚、鍋爐容器壁厚及其局部腐蝕、銹蝕的情況，因此本儀器可對機械、電力、原子能、石油、化工、冶金、造船、航空、航天等各個工業部門的產品檢驗，對設備安全運行及現代化管理起著主要的作用。

二、應用說明

         FT120本儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。適合測量金屬（如銅、鑄鐵、鋁、銅等）、塑料陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度。

三、工作原理及儀器構成

          FT120本超聲波測厚儀對厚度的測量，是由探頭產生超聲波脈沖透過耦合劑到達被測體，一部分超聲信號被物體底面反射，探頭接收由被測體底面反射的回波，準確地計算超聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。

     1 外殼  2 鍵盤  3液晶屏 4發射插座 5接收插座
     6 校準厚度塊  7通訊插座(僅FT120)
     8銘牌 9電池倉蓋 10超聲探頭（簡稱探頭）

四、技術參數

    ◆  顯示方法：高對比度的段碼液晶顯示，高亮度EL背光；
◆  測量范圍：(0.75～300)mm（鋼中），公制與英制可自由轉換；
◆  聲速范圍：(1000~9999) m/s：
◆  分 辨 率：FT110:0.1mm; FT120: 0.1mm/0.01mm可選
◆  示值精度：FT110: ±(1%H+0.1)mm; H為被測物實際厚度
                    FT120: ±(0.5%H+0.04)mm
◆  測量周期：?jiǎn)吸c(diǎn)測量時每秒鐘4次、掃描模式每秒鐘10次；
◆  存儲容量：可存儲20組（每組多100個測量值）厚度測量數據
◆  工作模式：具有單點測厚和掃描測厚兩種測厚工作模式
◆  單 位 制：公制或者英制（可選）
◆  工作電壓：3V（2節AA尺寸堿性電池）
◆  持續工作時間：大于100h（不開背光時）
◆  (僅FT120)通訊接口：RS232，可與微型打印機或PC連接
◆  外形尺寸：150mm×74mm×32 mm
◆  整機重量：245g

工作條件

    環境溫度：操作溫度－20℃～＋50℃；存儲溫度：-30℃～＋70℃

相對濕度≤90％；

    周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。

五、儀器特點

    ◆ 高對比的斷碼液晶顯示，高亮度背光，方便在光線昏暗環境中使用。操作簡便，所有功能都通過鍵盤按鍵實現。

    ◆ 顯示精度FT110為0.1可調、FT120為0.01/0.1可調

  ◆  聲速可調，適應對多種材料測量，已知厚度可以反測聲速，以提高測量精度。
◆  可配備多種不同頻率、不同晶片尺寸的雙晶探頭使用。兼容多種探頭（高溫、鑄鐵、小管徑）無需校準自動識別。
◆  具有探頭零點校準、兩點校準功能, 可對系統誤差進行自動修正。
◆  具有開機校準功能。
◆  具有單點測厚和掃描測厚兩種測厚工作模式，測量周期單點測量時4次/秒、掃描模式10次/秒。
◆  具有耦合狀態提示功能。

◆  有剩余電量指示功能，可實時顯示電池剩余電量，低功耗設計，AA五號電池待機50個小時。
◆  具有自動休眠、自動關機等節電功能。
◆  可存儲20組（每組多100個測量值）厚度測量數據。
◆  適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度。
◆  FT120帶有RS232接口，可以方便、快捷地與PC機進行數據交換?？梢赃B接到微型打印機（廠家指定型號）現場打印測量報告。
◆  FT120可選擇配備微機軟件，具有傳輸測量結果、測值存儲管理、測值統計分析、打印測值報告等豐富功能，小廠家的沒有軟件，有軟件的不是標配。
◆  塑料外殼，精美曲線設計，整機重量245G，小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾。

    ◆  兩年免費保修，配件便宜！

六、配置情況

    探頭選擇

七、材料聲速表

服務承諾：

    本公司所有產品承諾兩年內全免費維修，終身保修，易損易耗件價格合理
