糙度儀RA/Ra/ra算術平均值定義和算法

    飛泰儀器，因為專注，所以專業，卓越品質，值得信賴，所有產品，三月包換，兩年保修，終身維修，免費培訓演示，歡迎來電咨詢選購！

專業生產：便攜式粗糙度儀、手持粗糙度儀、表面光潔度儀、表面粗糙度檢測儀、粗糙度測量儀、粗糙度計、粗糙度測試儀、廠家直銷，批發零售！

    如果您有疑意，請您致電聯系：

    石家莊飛泰檢測儀器有限公司 感謝您關注！

    聯系人：李伯勝

    電  話：18032293265  0311-80856367

    傳  真: 0311-67908861

    Q    Q:1272352147

    網 址：www.treasurecoastsports.com

    地 址：石家莊裕華區裕華東路148號國際名邸B座2401

一、產品概述

◆ 能測量最新國際標準的主要參數,多達15個測量參數：Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ry(JIS) 、RSk、R3z、Rmax、Rpc、Rmr

◆ 采用高精度電感傳感器, 測量快捷，精度穩定.

◆ 具有RC、PC-RC、GAUSS、D-P四種濾波方式

◆ 兼容ISO、DIN、ANSI、JIS四種標準

◆ 可存儲15次測量結果，及測量條件以備下次查看或連機處理

◆ 128×64 點陣液晶，可顯示全部參數、輪廓圖形和中英文菜單

◆ 采用DSP芯片進行控制和數據處理，量和運算速度極大提高

◆ 內置鋰離子充電電池及充電保護電路，容量高

◆ 機電一體化設計，體積更小，重量輕，使用方便

◆ 能連接打印機，可打印全部參數及輪廓圖形

◆ 內置標準RS232接口，可直接（或轉換為USB接口）與PC機通訊

◆ 具有自動關機及各種操作提示信息

◆ 可選配測量平臺附件。（大理石材料的）

二、產品簡介

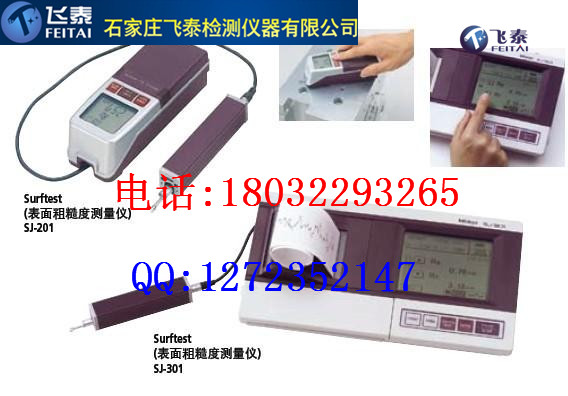

    MR200表面粗糙度測量儀是適合于生產環境和移動測量需要的一種手持式儀器，它操作簡便，功能全面，測量快捷，精度穩定，攜帶方便，能測量最新國際標準的主要參數，本儀器全面嚴格執行了國際標準。本儀器可連接打印機和電腦。

三、測量原理

    本儀器在測量工件表面粗糙度時，先將傳感器搭放在工件被測表面上，然后啟動儀器，由儀器內部的精密驅動機構帶動傳感器沿被測表面做等速直線滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度會引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏檢波器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片對采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器上給出，也可在打印機上輸出，還可以與PC機進行通訊。

四、儀器特點

1  15個測量參數：Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ry(JIS) 、RSk、R3z、Rmax、Rpc、Rmr；

1  采用高精度電感傳感器；

1  具有RC、PC-RC、GAUSS、D-P四種濾波方式；

1   兼容ISO、DIN、ANSI、JIS四種標準；

1   可存儲15次測量結果；

1  128×64 點陣液晶，可顯示全部參數、輪廓圖形和中英文菜單；

1  采用DSP芯片進行控制和數據處理；

1  內置鋰離子充電電池及充電保護電路；

1  機電一體化設計，體積更??；

1  連接打印機，可打印全部參數及輪廓圖形；

1  內置標準RS232接口，可直接（或轉換為USB接口）與PC機通訊；

1  具有自動關機及各種操作提示信息；

1  可選配測量平臺附件。

國家規定表面粗糙度的參數由高度參數、間距參數和綜合參數組成。 高度參數共有三個:

        （1）輪廓算術平均偏差Ra 在取樣針描法是利用觸針直接在被測表面上輕輕劃過,從而測出表面粗糙度的Ra值。粗糙度,符號,粗糙度儀

主要術語及定義 粗糙度,符號,粗糙度儀

    （2）取樣長度l
取樣長度是用于判斷和測量表面粗糙度時所規定的一段基準線長度，它在輪廓總的走向上取樣。

    （3）評定長度Ln
由于加工表面有著不同程度的不均勻性，為了充分合理地反映某一表面的粗糙度特性，規定在評定時所必須的一段表面長度，它包括一個或數個取樣長度，稱為評定長度Ln。

（4）輪廓中線m
輪廓中線m是評定表面粗糙度數值的基準線。

評定參數及數值

國家規定表面粗糙度的參數由高度參數、間距參數和綜合參數組成。

高度參數共有三個：

   （1）輪廓算術平均偏差Ra
在取樣長度l內，輪廓偏距絕對值的算術平均值。

   （2）微觀不平度十點高度Rz

在取樣長度內最大的輪廓峰高的平均值與五個最大的輪廓谷深的平均值之和。

   （3）輪廓最大高度Ry

在取樣長度內，輪廓峰頂線和輪廓谷底線之間的距離。
間距參數共有兩個：

   （4）輪廓單峰平均間距S

兩相鄰輪廓單峰的最高點在中線上的投影長度Si，稱為輪廓單峰間距，在取樣長度內，輪廓單峰間距的平均值，就是輪廓單峰平均間距。

   （5）輪廓微觀不平度的平均間距Sm含有一個輪廓峰和相鄰輪廓谷的一段中線長度Smi，稱輪廓微觀不平間距。 粗糙度,符號,粗糙度儀綜合參數

   （6）輪廓支承長度率tp

輪廓支承長度率就是輪廓支承長度np與取樣長度l之比。

表面粗糙度的測量方法有下述四種：

   （1）比較法
    比較法是車間常用的方法。將被測表面對照粗糙度樣板，用肉眼判斷或借助于放大鏡、比較顯微鏡比較；也可用手摸，指甲劃動的感覺來判斷被加工表面的粗糙度。此法一般用于粗糙度參數較大的近似評定。 粗糙度,符號,粗糙度儀

   （2）光切法
    光切法是利用"光切原理"來測量表面粗糙度。 粗糙度,符號,粗糙度儀

   （3）干涉法
    干涉法是利用光波干涉原理來測量表面粗糙度。 粗糙度,符號,粗糙度儀

   （4）針描法
    針描法是利用觸針直接在被測表面上輕輕劃過，從而測出表面粗糙度的Ra值。 粗糙度,符號,粗糙度儀

    Ra為輪廓算術平均偏差，就是輪廓內最高點和最低點偏距的絕對值的算術平均值。 粗糙度,     符號,粗糙度儀
    Ra=（Y1+Y2+...Yn）/n
    Rz是微觀不平度十點高度，在取樣長度內5個最大輪廓峰高的平均值和最大谷深的平均值之和。
